新闻中心 北京超声波振动子,北京超声波换能器,振动子变幅杆,振动子调幅器
发布时间：2016-03-12 浏览次数：53 返回列表

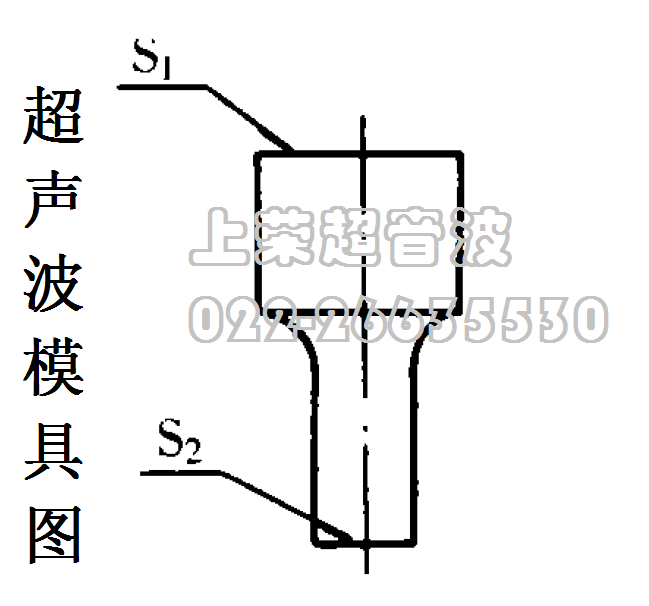

调幅器其形式有许多种, 如锥形放大式、指数函数式、阶梯放大式, 常用的为阶梯放大式,因为他在设计制造焊接夹具时会用到, 其外形如图 所示, 它由上下二个圆柱构成, 为了减少由于焊头内应力过大造成的开裂现象出现, 其过渡部份一般采用较大的圆弧, 超声波能量从S1向S2 传播, 则超声波振幅由S1 处的A 变为S2 处的A1S/2S, 显然振幅得到了放大, 这种结构一般用于焊接夹具, 因为2S 的面积受被焊工件大小影响, 较难改动, 为了达到一定的振幅( 由经验及实践决定), 只有通过调节lS 来取得, 这样比较方便。
换能器、调幅器及焊接夹具组合后应使其满足: 换能器中心至焊接夹具端面的距离L = 1.25λ, 入为超声波在焊接夹具及调幅器介质中的波长, 他与声速V 及频率f 的关系为: , 其中E 为介质的弹性模量,ρ 为传递介质的密度。 |
